Thiết bị đào tạo ô tô từ Tân Phát Etek là giải pháp toàn diện dành cho các trung tâm đào tạo nghề và gara nâng cao tay nghề kỹ thuật viên. Hệ thống được thiết kế mô phỏng thực tế từ động cơ, điện – điện tử ô tô đến các mô hình chẩn đoán hiện đại, giúp học viên dễ hiểu – dễ thực hành – nhanh thành nghề. Với công nghệ tiên tiến, độ bền cao và khả năng ứng dụng thực tế, thiết bị đào tạo của Tân Phát Etek không chỉ nâng cao chất lượng giảng dạy mà còn góp phần chuẩn hóa nguồn nhân lực kỹ thuật trong ngành ô tô.
Mô hình hệ thống truyền lực.
Mã: ETGN-EG-PS0061
Model: EG-PS0061
Thương hiệu: ETEKGREEN
Xuất xứ: Vietnam
Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015, tiêu chuẩn Quản lý an toàn thông tin 27001:2022, tiêu chuẩn Quản lý an toàn và sức khỏe nghề nghiệp 45001:2018
Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
Thiết bị được sử dụng để đào tạo về cấu tạo, nguyên lý hoạt động của các kiểu hệ thống truyền lực thông dụng trên xe ô tô như:
1. Hệ thống truyền lực với bộ ly hợp - hộp số cơ khí - trục Các đăng và cầu chủ động
- Đầy đủ chi tiết như: bánh đà, bàn ép, đĩa ma sát, hộp số cơ khí dọc, cần chuyển số, hệ thống điều khiển ly hợp, trục các đăng khác tốc, bộ bánh răng truyền lực chính, bộ truyền hành tinh, các bán trục, vỏ cầu, cụm moay ơ, cơ cấu phanh.
2. Hệ thống truyền lực với bộ biến mô thủy lực - hộp số tự động - trục các đăng và cầu chủ động
- Đầy đủ chi tiết như: bộ biến mô men, bộ truyền hành tinh, bộ phanh và ly hợp chuyển số, bộ van thủy lực, cụm công tắc báo số, cần chuyển số, bộ bánh răng truyền lực chính, bộ truyền hành tinh cầu chủ động, các bán trục, vỏ cầu, cụm moay ơ, cơ cấu phanh, trục các đăng đồng tốc
* Phần khung giá:
- Mô hình đều được cắt bổ và phối màu hợp lý, có thể thấy được cấu tạo và nguyên lý hoạt động của các hệ thống.
- Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo trì, bảo dưỡng mô hình.
- Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam.
- Mô hình được đặt trên hệ thống khung giá bằng thép được sơn tĩnh điện, có các bánh xe để tiện di chuyển.

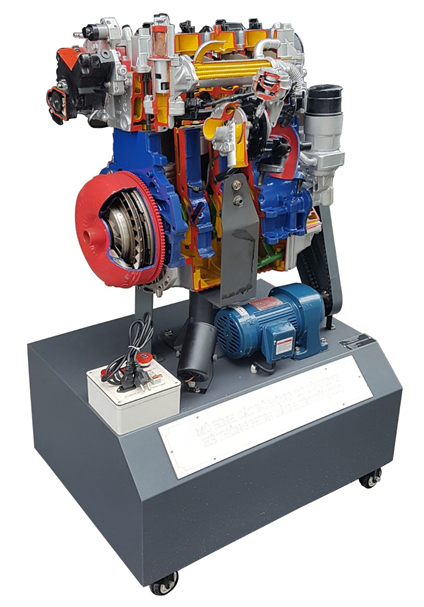

Mô hình cắt bổ động cơ sử dụng hệ thống phun dầu điện tử.
Mã: ETGN-EG-DE5001
Model: EG-DE5001
Thương hiệu: ETEKGREEN
Xuất xứ: Vietnam
Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015, tiêu chuẩn Quản lý an toàn thông tin 27001:2022, tiêu chuẩn Quản lý an toàn và sức khỏe nghề nghiệp 45001:2018
Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
Bộ thiết bị đào tạo về cấu tạo động cơ bao gồm hai phần:
A. Phần mô hình động cơ cắt bổ:
Động cơ diesel 4 xy lanh thẳng hàng:
- Hệ thống cơ khí động cơ: Nắp máy, thân máy, các te
- Hệ thống nhiên liệu: Bơm cao áp CDI, vòi phun điều khiển điện và ống dẫn nhiên liệu cao áp
- Hệ thống cảm biến: Cảm biến vị trí trục khuỷu, cảm biến vị trí trục cam, cảm biến áp suất nhiên liệu và van điều khiển áp suất nhiên liệu.
- Hệ thống sấy: Bugi sấy
-Hệ thống bôi trơn: bơm dầu dạng bơm bánh răng , lọc dầu
- Hệ thống làm mát: bơm nước làm mát, van hằng
- Hệ thống nạp điện: máy phát điện
- Hệ thống khởi động điện: Máy khởi động
- Cụm đường ống hút
- Cụm đường ống xả
Toàn bộ mô hình đều được cắt bổ và phối màu hợp lý, có thể thấy được cấu tạo và nguyên lý hoạt động của các hệ thống.
Mô hình được dẫn động bằng động cơ điện 220V - 26v/ph, có thiết bị che an toàn, hệ thống đèn chiếu sáng các bộ phận trên mô hình. Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo trì, bảo dưỡng mô hình.
B. Phần khung giá:
Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Mô hình được đặt trên hệ thống khung giá bằng thép được sơn tĩnh điện, có các bánh xe để tiện di chuyển.
C. Hệ thống phần mềm đào tạo
1. Hệ thống giáo trình bài giảng tích hợp Hệ thống phần mềm đào tạo đã được đăng ký quyền tác giả tại Cục bản quyền tác giả
- Hệ thống bao gồm các nội dung:
+ Đào tạo lý thuyết:
- Cung cấp thông số kỹ thuật chung của thiết bị
- Cung cấp thông số kỹ thuật chung của hệ thống
- Hướng dẫn vận hành thiết bị (các bước chuẩn bị, thao tác vận hành, quy tắc an toàn), kèm theo các hình ảnh hướng dẫn thực tế.
- Cung cấp các kiến thức cơ bản về điện, điện tử, sơ đồ mạch điện
- Cung cấp các kiến thức cơ bản về chẩn đoán
- Cung cấp các kiến thức cơ bản về cấu tạo và hoạt động các hệ thống liên quan
- Cung cấp sơ đồ mạch điện và quy trình kiểm tra, đấu nối các hệ thống điện liên quan
- Giới thiệu và hướng dẫn sử dụng một số thiết bị chuyên dùng liên quan như các dụng cụ đo, thiết bị chẩn đoán chuyên dùng
2. Bộ phần mềm thực hành ảo 3D động cơ Hyundai D4EA
*Đối tượng mô phỏng: Động cơ phun dầu điện tử Common Rail
* Nội dung đào tạo của phần mềm
- Không đơn giản chỉ là các video 3D hướng dẫn thực hành, phần mềm cho phép người dùng có thể thực hiện các thao tác như trên thực tế. Người học được yêu cầu phải tuân thủ các quy trình kỹ thuật theo cẩm nang sửa chữa về các bước thực hiện, lựa chọn dụng cụ, lựa chọn mô men xiết, lựa chọn thứ tự xiết, lựa chọn đối tượng để tháo lắp, đo kiểm một số thông số kỹ thuật cơ bản đặc trưng, từ đó xác định và tiến hành các công việc bảo dưỡng sửa chữa tiếp theo. Nếu không đúng với quy chuẩn trong tài liệu cẩm nang sửa chữa, phần mềm không cho phép tiến hành thực hiện.
Thực hành ảo các quy trình tháo, đo kiểm, lắp ráp phần cơ khí động cơ
Thực hành ảo các quy trình kiểm tra sửa chữa bảo dưỡng như bằng các thao tác mô phỏng như trên thực tế
Các cảnh báo với người sử dụng khi thực hiện không đúng quy trình kỹ thuật : thứ tự thực hiện, lực xiết, dụng cụ sử dụng,...
Từ đó người học có được sự chuẩn bị tốt nhất về kiến thức và kỹ năng trước khi thực hành trên đối tượng thực.
Các bộ phận chính Bao gồm các phần tử mô phỏng:
+ Cụm thân máy với trục khuỷu – thanh truyền – pít tông, bạc thanh truyền, bạc trục khuỷu,…
+ Cụm nắp máy với nắp đậy nắp máy, vòi phun, kẹp kim phun, trục cam, bạc trục cam, con đội thủy lực, xupap..
+ Cơ cấu phối khí : puly giảm chấn, nắp đậy đai cam, đai cam, bánh răng phối khí trục cam, puly không tải, bộ căng đai,…
+ Trục cân bằng, hộp trục cân bằng,..
+ Các te
+ Hệ thống bôi trơn : bơm dầu, lọc dầu,..
+ Hệ thống làm mát : bơm nước, van hằng nhiệt,..
+ Hệ thống nhiên liệu : cụm vòi phun Diesel điện tử, bơm cao áp,..
+ Bugi sấy
+ Cụm đường ống nạp
Mô hình cắt bổ động cơ diesel 4 kỳ.
Mã: ETGN-EG-DE1201:02
Model: EG-DE1201
Thương hiệu: ETEKGREEN
Xuất xứ: Vietnam
Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015, tiêu chuẩn Quản lý an toàn thông tin 27001:2022, tiêu chuẩn Quản lý an toàn và sức khỏe nghề nghiệp 45001:2018
Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
Phần động cơ: Động cơ diesel 4 xy lanh thẳng hàng:
- Hệ thống cơ khí động cơ: Nắp máy, thân máy, các te
- Hệ thống nhiên liệu: Bơm cao áp VE, vòi phun và ống dẫn nhiên liệu cao áp
- Hệ thống sấy: Bugi sấy
- Hệ thống bôi trơn: Bơm dầu dạng bơm bánh răng, lọc dầu
- Hệ thống làm mát: Bơm nước làm mát, van hằng nhiệt
- Hệ thống nạp điện: máy phát điện
- Hệ thống khởi động điện: Máy khởi động
- Cụm đường ống hút
- Cụm đường ống xả
Toàn bộ mô hình đều được cắt bổ và phối màu hợp lý, có thể thấy được cấu tạo và nguyên lý hoạt động của các hệ thống.
Phần khung giá: Mô hình được dẫn động bằng động cơ điện 220V - 26v/ph, có thiết bị che an toàn, hệ thống đèn chiếu sáng các bộ phận trên mô hình. Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo trì, bảo dưỡng mô hình.
Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Mô hình được đặt trên hệ thống khung giá bằng thép được sơn tĩnh điện, có các bánh xe để tiện di chuyển

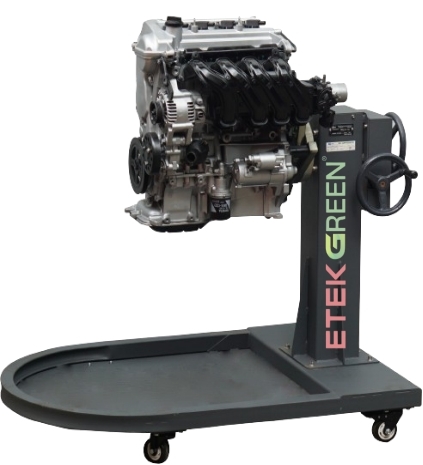

Mô hình cắt bổ động cơ xăng 4 kỳ
- Chuyên dùng cho đào tạo.
Mã: ETGN-EG-GE1801:01
Model: EG-GE1801
Thương hiệu: ETEKGREEN
Xuất xứ: Vietnam
Mô hình cắt bổ động cơ Hybrid hoặc động cơ + truyền lực Hybrid.
Mã: ETGN-EG-GE5101
Model: EG-GE5101
Thương hiệu: ETEKGREEN
Xuất xứ: Vietnam
Đặc điểm, thông số kỹ thuật chính: Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015, tiêu chuẩn Quản lý an toàn thông tin 27001:2022, tiêu chuẩn Quản lý an toàn và sức khỏe nghề nghiệp 45001:2018
Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
Mô hình bao gồm:
* Phần động cơ. Động cơ bao gồm đầy đủ các bộ phận và hệ thống phần cơ khí máy như: Thân máy, nắp máy, các te,cơ cấu phối khí, cơ cấu trục khuỷu thanh truyền, cụm piston - xi lanh, bơm dầu, bơm nước và các hệ thống kèm theo như:
Hệ thống nhiên liệu phun xăng điện tử đa điểm dùng đo gió kiểu dây nhiệt
Hệ thống điều khiển phối khí thông minh VVTi
Hệ thống điều khiển bướm ga thông minh ETCSi
Hệ thống khởi động và hệ thống nạp điện cho ắc quy.
Hệ thống đánh lửa điện tử trực tiếp 4 Bô bin cho 4 máy
* Phần hệ thống truyền động Hybrid: Mô tơ điện – Máy phát điện MG
Bộ truyền động hành tinh Bộ truyền động xích
Bộ van thủy lực điều khiển số truyền
Bộ van Solenoid điều khiển thủy lực
Bộ vi sai cầu chủ động tích hợp
Bộ Pin điện dung lượng lớn
Bộ chuyển đổi điện áp Converter
Phần khung giá:
Mô hình được dẫn động bằng động cơ điện 220V - 26v/ph, có thiết bị che an toàn, hệ thống đèn chiếu sáng các bộ phận trên mô hình.
Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo trì, bảo dưỡng mô hình.
Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam.
Mô hình được đặt trên hệ thống khung giá bằng thép được sơn tĩnh điện, có các bánh xe để tiện di chuyển

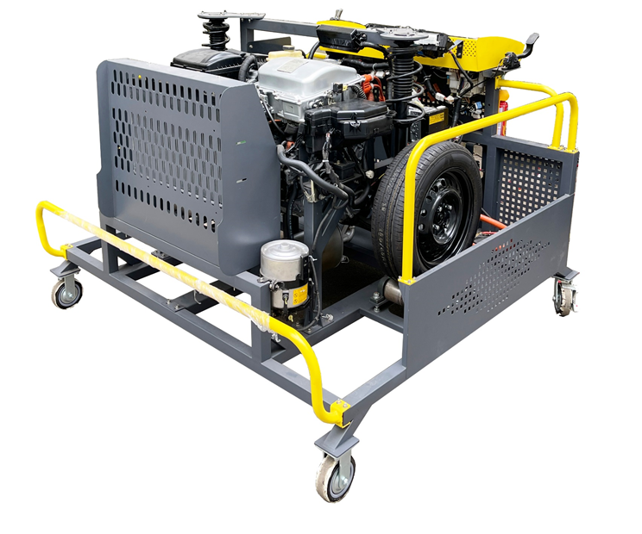

Mô hình động cơ hybrid cho đào tạo vận hành.
Mã: ETGN-EG-GE5205
Model: EG-GE5205
Thương hiệu: ETEKGREEN
Xuất xứ: Vietnam
Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015, tiêu chuẩn Quản lý an toàn thông tin 27001:2022, tiêu chuẩn Quản lý an toàn và sức khỏe nghề nghiệp 45001:2018
Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
Linh kiện chính lắp trên dòng xe Toyota Prius 2015 trở lên
Thiết bị bao gồm:
A. Mô hình động cơ với hệ thống truyền động Hybird
Động cơ 2ZR-FXE, 4 kỳ, 4 xylanh thẳng hàng, dung tích xy 1.5 trở lên còn đầy đủ các bộ phận và phần hệ thống cơ
Dung tích xilanh 1.5L trở lên VVTi, còn đầy đủ các bộ phận và hệ thống phần cơ khí máy.
- Động cơ kèm theo đầy đủ các hệ thống điều khiển như:
+ Hệ thống nhiên liệu phun xăng điện tử đa điểm dùng đo gió kiểu dây nhiệt
+ Hệ thống điều khiển phối khí thông minh VVTi
+ Hệ thống điều khiển bướm ga thông minh ETCSi
+ Hệ thống đánh lửa điện tử trực tiếp 4 Bô bin cho 4 máy
+ Két nước và quạt làm mát, ống xả, thùng nhiên liệu bằng Inox chống ăn mòn với cảm biến mức nhiên liệu, ắc quy khởi động...
- Hộp số Hybrid:
+ Mô tơ điện – Máy phát điện MG
+ Bộ truyền động hành tinh
+ Bộ truyền động xích
+ Bộ vi sai cầu chủ động tích hợp
- Bộ Pin điện dung lượng lớn
- Bộ chuyển đổi điện áp Converter
+ Bảng panel điều khiển:
- Được gia công bằng máy cắt CNC trên chất liệu phíp compact, đảm bảo độ bền đẹp. Trên mặt panel có bố trí khoá điện, đồng hồ đo điện áp, đồng hồ áp suất nhiên liệu thấp áp và đồng hồ táp lô hiển thị thông tin hoạt động của động cơ như đèn báo áp suất dầu, mức nhiên liệu, báo nạp ắc quy, đèn Check Engine, giắc chẩn đoán điện tử OBD, công tắc khẩn cấp.
Tất cả các hệ thống hoạt động bình thường. Mô hình sử dụng hệ thống điều khiển điện tử nguyên bản theo xe với hệ thống chẩn đoán điện tử, có thể kết nối với hầu hết các thiết bị chuẩn đoán chuyên
Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển
Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình.
B. Phần mềm đấu nối ảo hệ thống điều khiển điện
Học viên thực hiện đấu nối trên phần mềm để rèn luyện kỹ năng đọc, phân tích và đấu nối theo sơ đồ mạch điện
Phần mềm trang bị các chân giắc kết nối với hình dạng, thứ tự đúng theo cẩm nang bảo dưỡng sửa chữa của nhà sản xuất
Hệ thống đấu nối ảo hình thành tư duy đấu nối mạch điện theo đúng quy chuẩn của nhà sản xuất
- Hệ thống cho phép cập nhật các tính năng phát triển do nhà sản xuất và có license sử 12 tháng (có tính phí)
Hệ thống phần mềm cung cấp công cụ thiết kế các mạch đấu nối
+ Tính năng phần mềm dành cho giáo viên
- Quản lý nhóm bài đấu nối
Người dùng có thể thêm mới nhóm
Người dùng có thể chỉnh sửa nhóm
Người dùng có thể xem danh sách nhóm theo cấu trúc cây thư mục
- Quản lý bài đấu nối Người dùng có thể thêm mới bài đấu nối
Người dùng có thể chỉnh sửa bài đấu nối
Người dùng có thể xem danh sách bài đấu nối
- Quản lý linh kiện
Người dùng có thể thêm mới linh kiện trong bài đấu nối
Người dùng có thể xóa linh kiện
Người dùng có thể chọn hình ảnh cho linh kiện
Người dùng có thể thay đổi hình ảnh của linh kiện
Người dùng có thể thêm vị trí chân đấu nối
Người dùng có thể xóa vị trí chân đấu nối
Người dùng có thể kéo, thả để thay đổi vị trí chân đấu nối
- Quản lý thiết lập cảnh báo Người dùng có thể lựa chọn cấu hình cảnh báo bằng âm thanh
Người dùng có thể lựa chọn cấu hình cảnh báo bằng hình ảnh
Người dùng có thể lựa chọn cấu hình cảnh báo bằng ngôn ngữ
- Quản lý đấu nối
Tổng kết đánh giá kết quả đấu nối
- Xuất dữ liệu Người dùng chọn mạch đấu nối để xuất Hệ thống xuất ra file .ISO để cập nhật vào phần mềm
- Quản lý người dùng Tính năng nộp bài từ máy học viên đến giáo viên sau khi hoàn thành kết quả
Tính năng điều khiển các mô đun đấu nối giám sát 2 chiều ghi nhận kết quả đấu nối, tính năng được bổ sung nếu có thiết bị ngoại vi kèm theo
Hệ thống phần mềm cung cấp cho học viên
- Thay đổi màu sắc và tiết diện dây dẫn
- Học viên chủ động thiết kế sắp xếp đường đi của dây dẫn
- Cảnh báo với một số trường hợp đấu nối sai dẫn đến hậu quả cháy hỏng thiết bị trong thực tế bằng hiệu ứng:
+ Cảnh bảo bằng âm thanh
+ Cảnh báo bằng hình ảnh
+ Cảnh báo bằng ngôn ngữ
MÔ HÌNH HỆ THỐNG ĐIỀU HÒA TRÊN XE HONDA
Mã: ETGN-EG-AS1804
Model: EG-AS1804
Thương hiệu: ETEKGREEN
Xuất xứ: Vietnam
Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015, tiêu chuẩn Quản lý an toàn thông tin 27001:2022, tiêu chuẩn Quản lý an toàn và sức khỏe nghề nghiệp 45001:2018
Linh kiện chính là vật tư Honda CRV 2002-2005 đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
A. Sa bàn hệ thống điều hoà không khí
- dẫn động bằng MOTOR điện
Mô hình bao gồm đầy đủ các bộ phận như:
* Công tắc điều khiển AC (công tắc tổng)
* Máy nén khí
* Dàn lạnh cùng hộp phân phối khí lạnh, quạt dàn lạnh
* Dàn nóng cùng quạt dàn nóng
* Dàn sưởi
* Bộ gia nhiệt cho dàn sưởi
* Phin lọc ga
* Rơ le cầu chì
* Mô tơ điện 220v -2.2 Kw
* Cửa gió điều hòa
- Mô hình có thể hoạt động được nhờ sự dẫn động máy nén khí bằng mô tơ điện. Trên mô hình có bố trí các đồng hồ đo áp suất hệ thống.
+ Trên mô hình trang bị bảng panel điều khiển được gia công bằng máy cắt CNC trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Trên mặt panel có bố trí khoá điện, cụm công tắc AC, bộ giắc điện đo kiểm, công tắc khẩn cấp, rơle cầu chì, sơ đồ mạch điện điều khiển, sơ đồ hệ thống thủy lực, các đồng hồ đo áp suất... - Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển
Tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình, tài liệu sửa chữa, sơ đồ mạch điện
B. Thiết bị kiểm tra dò rỉ và nạp ga điều hòa:
- Thiết bị phụ trợ kèm theo bao gồm:
+ Máy hút chân không
+ Bộ đồng hồ đo áp
+ Bộ ống cao áp kèm theo đầu nối nhanh tiêu chuẩn.
+ Bình gas R134
+ Hệ thống khung giá bằng thép dập, sơn tĩnh điện và có bánh xe để tiện di chuyển
C. Phần mềm đào tạo:
- Phần mềm đào tạo đã được chứng nhận đăng ký quyền tác giả cấp bởi Cục bản quyền tác giả
1. Hệ thống phần mềm quản lý.
- Cung cấp công cụ quản lý (được phân quyền cụ thể) cho các cấp quản lý khác nhau như Trưởng Khoa , Trưởng Bộ môn , Tổ Trưởng, Giáo viên, Học viên để thực hiện việc kiểm soát quá trình đào tạo.
- Báo cáo thống kê, đánh giá kết quả học tập của học viên, nhóm học viên, lớp học theo các môn học.
- Tự động đánh giá và lưu kết quả các bài test sau bài học của sinh viên, giúp giáo viên có thể đánh giá học viên một cách chính xác khách quan hơn trong quá trình đào tạo.
- Công cụ biên soạn bài giảng dựa trên những dữ liệu đã có sẵn trong phần mềm bao gồm: bài giảng mẫu với hình ảnh, video trực quan những chuyển động tương tác mô phỏng trực quan, các câu hỏi kiểm tra dạng trắc nghiệm
2. Hệ thống bài giảng điện tử Hệ thống bao gồm các nội dung:
- Cung cấp thông số kỹ thuật chung của thiết bị
- Cung cấp thông số kỹ thuật chung của các hệ thống sử dụng trên thiết bị
- Hướng dẫn vận hành thiết bị (các bước chuẩn bị, thao tác vận hành, quy tắc an toàn), kèm theo các hình ảnh hướng dẫn .
- Cung cấp các kiến thức cơ bản về điện, điện tử, sơ đồ mạch điện
- Cung cấp các kiến thức cơ bản về cấu tạo và hoạt động các hệ thống
- Cung cấp sơ đồ mạch điện các hệ thống điều khiển
- Bảng mã lỗi chẩn đoán và quy trình kiểm tra khắc phục lỗi
- Một số bài thực hành ứng dụng trên thiết bị
3. Hệ thống phần mềm đào tạo số hóa mô phỏng chung
- Hệ thống phần mềm đào tạo mô phỏng cấu tạo và nguyên lý hoạt động mô phỏng chuyển động các chi tiết giúp học sinh nắm rõ các cấu tạo, nguyên lý hoạt động của các thành phần
4. Hệ thống phần mềm đấu nối ảo hệ thống điều khiển điện
+ Mục tiêu
Học viên thực hiện đấu nối trên phần mềm để rèn luyện kỹ năng đọc, phân tích và đấu nối theo sơ đồ mạch điện Phần mềm trang bị các chân giắc kết nối với hình dạng, thứ tự đúng theo cẩm nang bảo dưỡng sửa chữa của nhà sản xuất
Hệ thống đấu nối ảo hình thành tư duy đấu nối mạch điện theo đúng quy chuẩn của nhà sản xuất Hệ thống cho phép cập nhật các tính năng phát triển do nhà sản xuất và có license sử dụng 12 tháng (có tính phí)
+ Tính năng
- Phần mềm cho phép giáo viên có thể sử dụng các công cụ (linh kiện) xuất file cho các học viên sử dụng
- Phần mềm cho phép giáo viên có thể cập nhật công cụ mới (linh kiện)
- Giáo viên có thể lập các nhóm dự án (project), bài tập, bài kiểm tra cho các nhóm lớp khác nhau và cho từng học viên khác nhau sử dụng theo bố cục sơ đồ hình kim tự tháp.
- Hệ thống phần mềm cho phép kết nối phần mềm với mô đun thực hành đấu nối trên thiết bị.
- Giáo viên có thể biên soạn bài tập, bài kiểm tra phục vụ cho việc kiểm tra kiến thức tư duy đọc sơ đồ mạch điện, phần mềm cũng hỗ trợ giáo viên chấm bài học viên đã thực hiện.
- Học viên thực hiện đấu nối luyện tập các bài tập mà giáo viên đã đưa ra, có những cảnh báo khi học viên đấu nối sai bằng âm thanh hình ảnh giúp ghi nhớ và tránh các trường hợp đấu nối sai trên phần cứng gây hư hỏng thiết bị.
- Học viên thực hiện các bài kiểm tra đấu nối trên phần mềm và có thể nộp kết quả thông qua mạng internet nội bộ
- Kết quả bài tập được giáo viên đánh giá và xuất file có thể in thành bản cứng.
- Phần mềm được bảo mật ở mức độ cao, tránh trường hợp sử dụng phần mềm mà không được cấp phép.
- Tính năng AutoSnap cho phép lựa chọn truy bắt điểm tự động, giúp học viên có thể thao tác dễ dàng
- Tính năng SmartAlign cho phép căn chỉnh thông minh và khoa học
- Tính năng SelectMove cho phép cho phép di chuyển các tool linh hoạt
- Tính năng MultiSelect cho phép cho phép di chuyển các cụm tool linh hoạt
+ Thông số kỹ thuật
Hệ thống phần mềm cung cấp công cụ thiết kế các mạch đấu nối
+ Tính năng phần mềm dành cho giáo viên
- Quản lý nhóm bài đấu nối
Người dùng có thể thêm mới nhóm
Người dùng có thể chỉnh sửa nhóm
Người dùng có thể xem danh sách nhóm theo cấu trúc cây thư mục
- Quản lý bài đấu nối
Người dùng có thể thêm mới bài đấu nối
Người dùng có thể chỉnh sửa bài đấu nối
Người dùng có thể xem danh sách bài đấu nối
- Quản lý linh kiện
Người dùng có thể thêm mới linh kiện trong bài đấu nối
Người dùng có thể xóa linh kiện
Người dùng có thể chọn hình ảnh cho linh kiện
Người dùng có thể thay đổi hình ảnh của linh kiện
Người dùng có thể thêm vị trí chân đấu nối
Người dùng có thể xóa vị trí chân đấu nối
Người dùng có thể kéo, thả để thay đổi vị trí chân đấu nối
- Quản lý thiết lập cảnh báo
Người dùng có thể lựa chọn cấu hình cảnh báo bằng âm thanh
Người dùng có thể lựa chọn cấu hình cảnh báo bằng hình ảnh
Người dùng có thể lựa chọn cấu hình cảnh báo bằng ngôn ngữ
- Quản lý đấu nối
Tổng kết đánh giá kết quả đấu nối
- Xuất dữ liệu
Người dùng chọn mạch đấu nối để xuất
Hệ thống xuất ra file .ISO để cập nhật vào phần mềm
- Quản lý người dùng
Tính năng nộp bài từ máy học viên đến giáo viên sau khi hoàn thành kết quả
Tính năng điều khiển các mô đun đấu nối giám sát 2 chiều ghi nhận kết quả đấu nối, tính năng được bổ sung nếu có thiết bị ngoại vi kèm theo
Hệ thống phần mềm cung cấp cho học viên
- Thay đổi màu sắc và tiết diện dây dẫn
- Học viên chủ động thiết kế sắp xếp đường đi của dây dẫn
- Cảnh báo với một số trường hợp đấu nối sai dẫn đến
Hệ thống truyền lực cho đào tạo tháo lắp đo kiểm.
Mã: ETGN-EG-PS0022:01
Model: EG-PS0022
Thương hiệu: ETEKGREEN
Xuất xứ: Vietnam
Đặc điểm, thông số kỹ thuật chính: Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015, tiêu chuẩn Quản lý an toàn thông tin 27001:2022, tiêu chuẩn Quản lý an toàn và sức khỏe nghề nghiệp 45001:2018
Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề. Thiết bị được sử dụng để đào tạo về kỹ năng tháo - lắp - kiểm tra các kiểu hệ thống truyền lực thông dụng trên xe ô tô như:
1. Hệ thống truyền lực với bộ ly hợp - hộp số cơ khí - trục Các đăng và cầu chủ động
Linh kiện của xe Hyundai hoặc tương đương
- Đầy đủ chi tiết như: bánh đà, bàn ép, đĩa ma sát, hộp số cơ khí dọc, cần chuyển số, hệ thống điều khiển ly hợp, trục các đăng khác tốc, bộ bánh răng truyền lực chính, bộ truyền hành tinh, các bán trục, vỏ cầu, cụm moay ơ, cơ cấu phanh
2. Hệ thống truyền lực với bộ biến mô thủy lực - hộp số tự động - trục các đăng và cầu chủ động
* Linh kiện của xe Toyota hoặc tương đương
- Đầy đủ chi tiết như: bộ biến mô men, bộ truyền hành tinh, bộ phanh và ly hợp chuyển số, bộ van thủy lực, cụm công tắc báo số, cần chuyển số, bộ bánh răng truyền lực chính, bộ truyền hành tinh cầu chủ động, các bán trục, vỏ cầu, cụm moay ơ, cơ cấu phanh, trục các đăng đồng tốc
* Phần khung giá:
- Các linh kiện nhẹ như bộ ly hợp, biến mô, trục các đăng được đặt trên giá để linh kiện chuyên dùng gồm 3 tầng bằng thép được sơn tĩnh điện và có bánh xe, tay đẩy.
- Các cầu chủ động được đặt trên giá chuyên dùng cho tháo lắp với kết cấu cứng vững được sơn tĩnh điện và có bánh xe để tiện di chuyển.
- Các hộp số được đặt trên giá xoay chuyên dùng cho tháo lắp
- Giá đỡ hộp số có để gá đặt được các loại hộp số khác nhau (hộp số dọc và hộp số ngang) có thể xoay 360 độ tạo điều kiện thuận lợi cho việc tháo lắp hộp số.
+ Bộ đế đỡ được làm bằng thép với kết cấu cứng vững.
+ Bộ đồ gá được thiết kế cho từng loại loại hộp số riêng biệt
+ Bộ bánh xe có khóa hãm giúp cho giá đỡ có thể di chuyển dễ dàng và an toàn.
+ Trên giá có bố trí khay hứng dầu có thể tháo dời
Mô hình hệ thống điện xe ô tô.
Mã: ETGN-EG-ES0224:01
Model: EG-ES0224
Thương hiệu: ETEKGREEN
Xuất xứ: Vietnam
Thông số kỹ thuật: Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015, tiêu chuẩn Quản lý an toàn thông tin 27001:2022, tiêu chuẩn Quản lý an toàn và sức khỏe nghề nghiệp 45001:2018
Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
A. Phần mô hình hệ thống điện
Mô hình bao gồm các hệ thống điều khiển trên ôtô như: Hệ thống phun xăng - đánh lửa bao gồm:
Hộp ECU
IC-Bô bin đánh lửa trực tiếp
Cụm bướm ga điều khiển điện tử
Cảm biến trục cơ, cảm biến vị trí trục cam
Bộ dẫn động tạo xung đánh lửa
Dàn bugi Cảm biến đo gió, CB nhiệt độ khí nạp, CB nhiệt độ nước, bơm xăng, lọc xăng
Giắc chẩn đoán OBD, đèn Check Engine
Hệ thống điều khiển gương điện (Bao gồm Cụm công tắc điều khiển gương, gương điện)
Hệ thống nâng - hạ cửa sổ điện (Bao gồm Cụm công tắc điều khiển cửa, mô tơ nâng hạ)
Hệ thống gạt nước - rửa kính (Bao gồm Cụm công tắc điều khiển gạt nước, mô tơ gạt nước, mô tơ bơm nước)
Hệ thống điều khiển khóa cửa và cảnh báo cửa mở (Bao gồm Cụm công tắc điều khiển khóa cửa, mô tơ khóa, công tắc báo cửa mở, đèn báo cửa mở)
Hệ thống cung cấp điện (Bao gồm Cụm máy phát xoay chiều, IC điều chỉnh điện áp)
Hệ thống khởi động (Bao gồm Cụm máy khởi động)
Hệ thống tín hiệu chiếu sáng (Bao gồm Cụm công tắc tổng, cụm đèn pha, cụm đèn hậu, đèn xi nhan, đèn dome, đèn phanh, đèn lùi, đèn sương mù)
Hệ thống kiểm tra theo dõi (Thông tin) (Bao gồm đồng hồ táp lô, cảm biến tốc độ, cảm biến nhiệt độ nước, cảm biến mức nhiên liệu, cảm biến áp suất dầu, bộ báo nạp
Hệ thống âm thanh với đầu đĩa (Bao gồm Đầu đĩa, cụm loa, cụm ăng ten)
Hệ thống điều khiển ly hợp và quạt điều hoà (Bao gồm Cụm công tắc điều khiển AC, bộ ly hợp từ AC, quạt dàn nóng, quạt dàn lạnh, quạt làm mát động cơ)
+ Trên mô hình trang bị bảng panel điều khiển được gia công bằng máy cắt CNC trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Trên mặt panel có bố trí khoá điện, các đồng hồ và đèn chỉ báo thông tin hoạt động của động cơ như áp suất dầu, mức nhiên liệu, báo nạp ắc quy, đèn Check Engine, giắc chẩn đoán điện tử OBD, công tắc khẩn cấp, rơle cầu chì.
Tất cả các hệ thống hoạt động bình thường. Mô hình sử dụng hệ thống điều khiển điện tử nguyên bản theo xe với hệ thống chẩn đoán điện tử, có thể kết nối với hầu hết các thiết bị chẩn đoán chuyên dùng.
Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình.
- Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển
B. Hệ thống phần mềm đào tạo
- Hệ thống phần mềm đào tạo đã được chứng nhận đăng ký quyền tác giả.
- Hệ thống phần mềm đào tạo bao gồm các nội dung:
+ Đào tạo lý thuyết:
- Cung cấp thông số kỹ thuật chung của thiết bị
- Cung cấp thông số kỹ thuật chung của hệ thống
- Hướng dẫn vận hành thiết bị (các bước chuẩn bị, thao tác vận hành, quy tắc an toàn)
- Cung cấp các kiến thức cơ bản về điện, điện tử, sơ đồ mạch điện
- Cung cấp các kiến thức cơ bản về chẩn đoán
- Cung cấp các kiến thức cơ bản về cấu tạo và hoạt động các hệ thống liên quan
- Cung cấp sơ đồ mạch điện và quy trình kiểm tra, đấu nối các hệ thống điện liên quan
- Giới thiệu và hướng dẫn sử dụng một số thiết bị chuyên dùng liên quan như các dụng cụ đo, thiết bị chẩn đoán chuyên dùng…
+ Đào tạo thực nghiệm:
- Cho phép đấu nối giả định hệ thống điều khiển trên phần mềm trước khi tiến hành đấu nối thực tế trên thiết bị để rèn luyện kỹ năng đọc và phân tích mạch điện.
- Phòng tránh những thiệt hại lớn cho hệ thống bằng cách đưa ra các cảnh báo về hậu quả với những lỗi trong quá trình đấu nối có thể gặp trong quá trình thực hành thực tế.

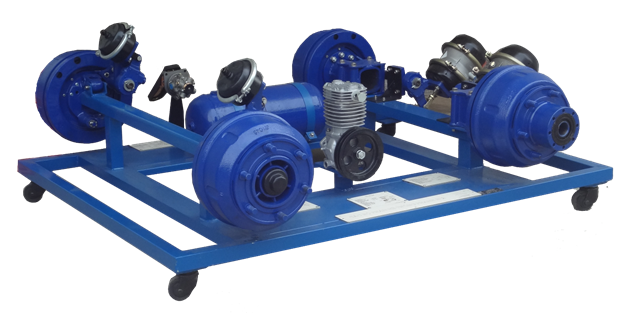

Các cụm tháo rời của hệ thống phanh khí nén.
Mã: ETGN-EG-BS0302
Model: EG-BS0302
Thương hiệu: ETEKGREEN
Xuất xứ: Vietnam
Đặc điểm, thông số kỹ thuật chính:
Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015
Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
- Đầy đủ chi tiết như:
+ 01 Tổng phanh dầu kèm theo bầu trợ lực chân không.
+ 01 Bộ trống phanh kèm theo xi lanh phanh và cơ cấu phanh đỗ
+ 01 Bộ đĩa phanh kèm theo xi lanh phanh
+ 01 Cần phanh đỗ
+ Phần khung giá
Các linh kiện được đặt trên khung giá bằng thép sơn tĩnh điện có bánh xe di chuyển
Các cụm tháo rời của hệ thống phanh dầu.
Mã: ETGN-EG-BS0102
Model: EG-BS0102
Thương hiệu: ETEKGREEN
Xuất xứ: Vietnam
Đặc điểm, thông số kỹ thuật chính: Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015
Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
- Đầy đủ chi tiết như:
+ 01 Tổng phanh dầu kèm theo bầu trợ lực chân không.
+ 01 Bộ trống phanh kèm theo xi lanh phanh và cơ cấu phanh đỗ
+ 01 Bộ đĩa phanh kèm theo xi lanh phanh
+ 01 Cần phanh đỗ
+ Phần khung giá:
Các linh kiện được đặt trên khung giá bằng thép sơn tĩnh điện, có bánh xe di chuyển
Các bộ phận tháo rời của hệ thống lái
- Chuyên dùng cho đào tạo.
Mã: ETGN-EG-SS0102:02
Model: EG-SS0102
Thương hiệu: ETEKGREEN
Xuất xứ: Vietnam
